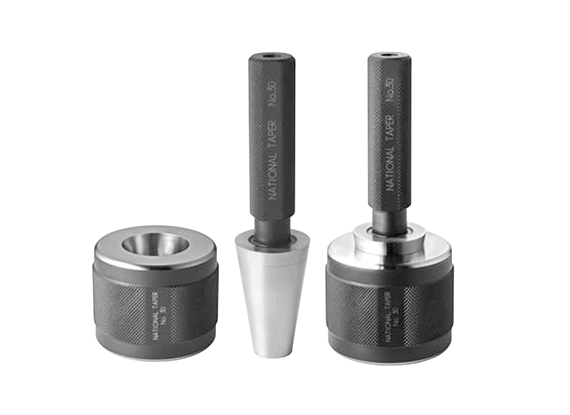

锥度光面量规
概要

锥度量规,用于检查锥形产品的锥度以及锥度的 基本直径(大端直径或者小端直径)。 通常,由锥形塞规和锥形环规组成的一组相互配 合的标准量规。我公司制造的量规,还可以使量 规上的缺口成为量规在产品基准端面停止的极限位置。

锥度量规的使用方法

利用锥度量规检查锥形产品时,通常在检查锥形孔时,以锥形塞规的大端侧作为基准线或者端面作 为基准,检查锥形轴时,以锥形环规的小端侧端面作为基准,根据与产品孔或者轴端面的偏差量, 判定是否合格。此外,根据接触状况检查锥度。进行接触检查时,在塞子的表面均匀涂抹一层薄薄 的蓝色糊剂,放入锥形孔后少许旋转塞子,然后拔出。接触部分的蓝色糊剂或者红铅粉由于被搽 落,由此判定接触状况。为了充分进行接触检查,请注意以下各点。

(1)仔细清扫量规以及产品,特别是不得粘附切屑等。

(2)在量规均匀涂抹蓝色糊剂或者红铅粉。虽然可以利用涂抹后的颜色判断均匀程度,但是应仔细涂抹为与干燥后的颜色存在显著差异的浅色。

(3)将量规放入产品的过程中,应防止相互碰擦,请充分注意。

(4)通常,在塞子直立状态下保持或者固定,用相同的力向下轻轻推动环,使其旋转约1/8,然后恢复原状。

(5)轻轻分开量规与产品。此时,请防止两者相互碰撞。此外,量规之间的相互检查,也采用接触检查法。

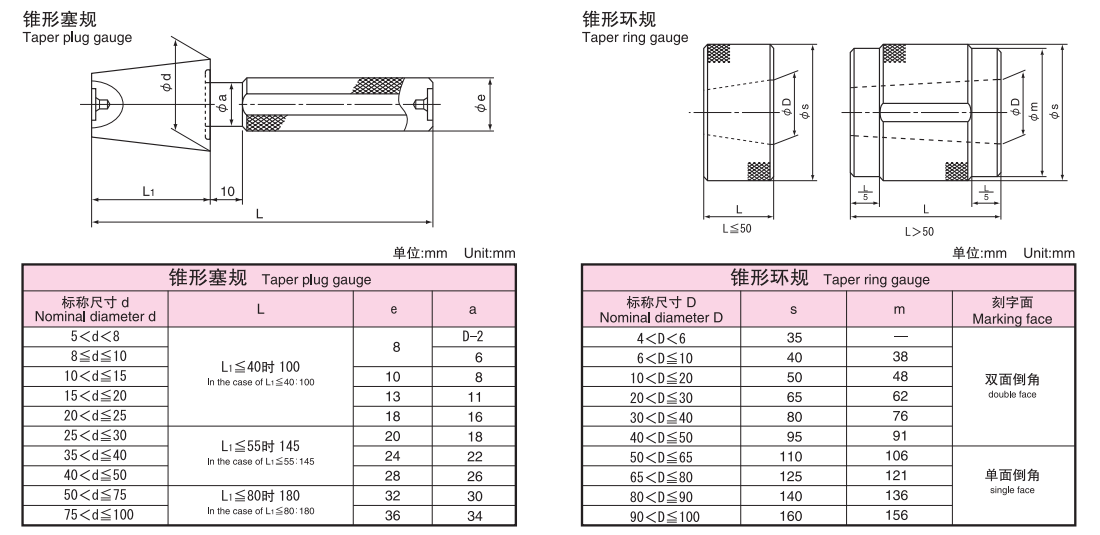

锥度量规的形状

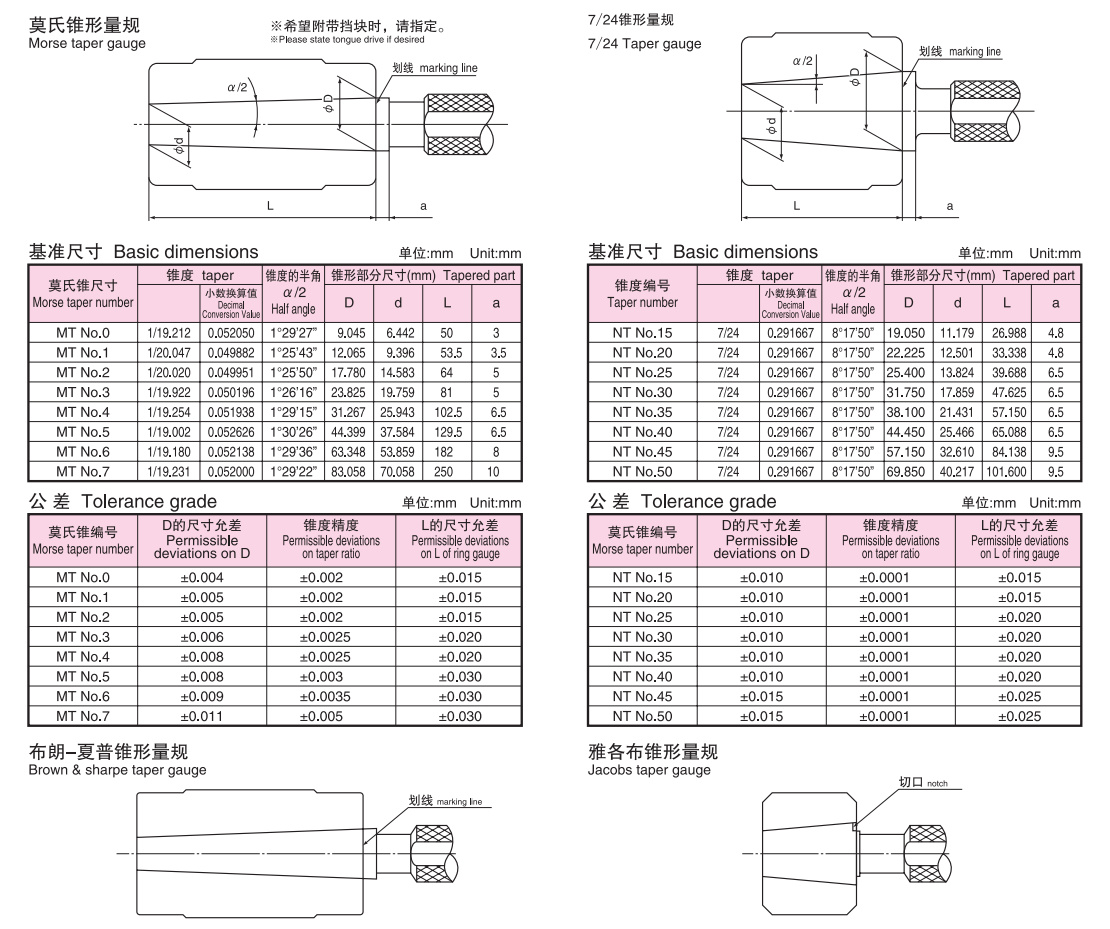

其他锥度量规
